功能和用途
·能夠監視外部設備控製電路電源的供電狀態。
技術指標
靜態電流
＜3 mA
環境溫度
-10℃～+50℃
動作電流
＜3mA
環境濕度
≤95﹪RH（40℃±2℃）
觸點容量
DC30V/2A
外形尺寸
85×85×35mm
工作電壓
DC18V～24V

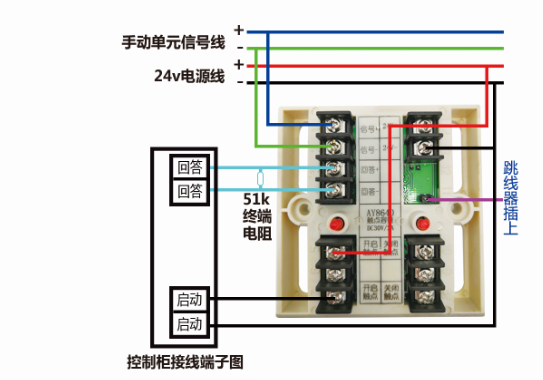

產品接線圖
故障排除方法
·設備故障：測量信號線電壓是否在工作電壓值內;控製器是否複位。
·自檢故障：24V電源線為是否按極性接線，且電壓是否在工作電壓值內；模塊出廠配置的51K電阻是否連接在外部設備反饋無源觸點的兩端；模塊開啟觸點、關閉觸點必須是否與外部受控設備構成直流24V的回路；跳線器否設置正確。

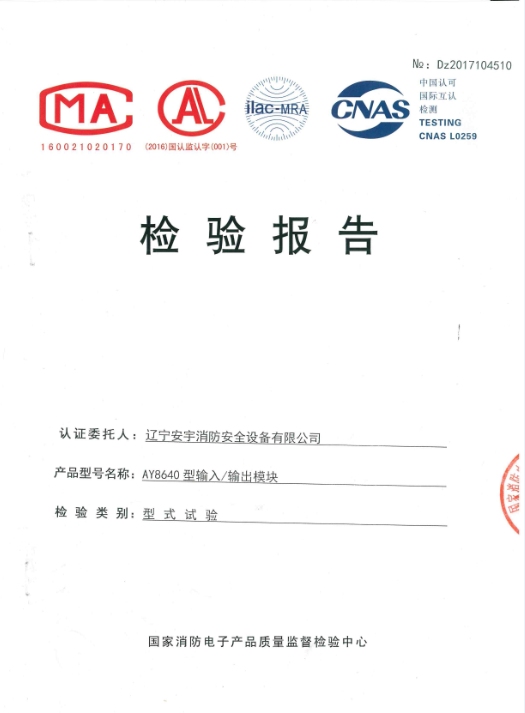

檢驗報告

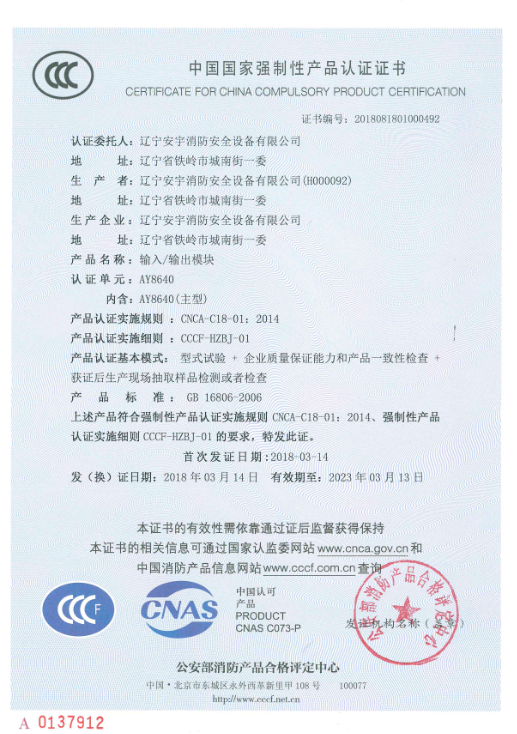

認證證書
